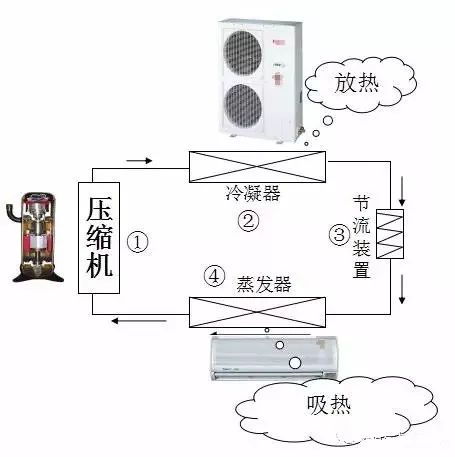

1、将蒸发器中的制冷剂蒸气吸入,并将其压缩到冷凝压力,然后排至冷凝器。
2、将来自压缩机的高压制冷剂蒸气冷凝成液体。在冷凝过程中,制冷剂蒸气放出热量,故需用水或空气来冷却。
3、制冷剂液体流过节流装置时,压力由冷凝压力降到蒸发压力,一部分液体转化为蒸气。
4、使经节流装置供入的制冷剂液体蒸发成蒸气,以吸收被冷却物体的热量。蒸发器是一个对外输出冷量的设备,输出的冷量可以冷却液体载冷剂,也可直接冷却空气。
基本概念:
制冷量:空调器进行制冷运行时,单位时间内从密闭空间、房间或区域内除去的热量总和,单位:KW、Rt、Kcal/h等。
制热量:空调器进行制热运行时,单位时间内送入密闭空间、房间或区域内的热量总和,单位: KW、Rt、Kcal/h等。
房间送风量(循环风量):空调器在通风门和排风门完全关闭、并在额定制冷运行条件下,单位时间内向密闭空间、房间或区域送入的风量,单位:m/h。
能效比(EER):在额定工况和规定条件下,空调器进行制冷运行时,制冷量与有效输入功率之比,其值用KW/KW表示。
性能系数(COP):在额定工况(高温)和规定条件下,空调器进行热泵制热运行时,制热量与有效输入功率之比,其值用KW/KW表示。
输入功率(KW):机组总的消耗功率,包括压缩机、电机、控制系统发热、压缩机加热带等所有部件的消耗功率总和。
中央空调产品分类

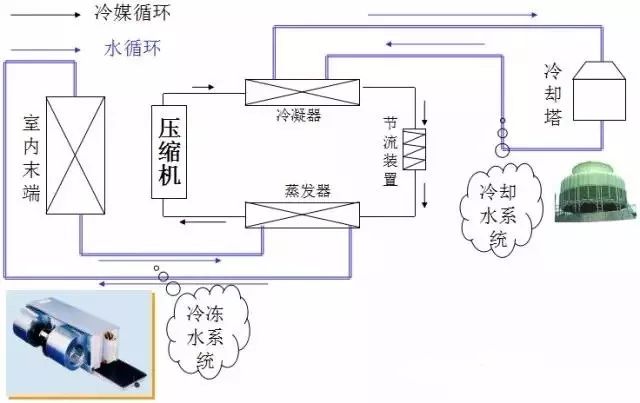

典型中央空调循环系统图(水冷冷水机组)

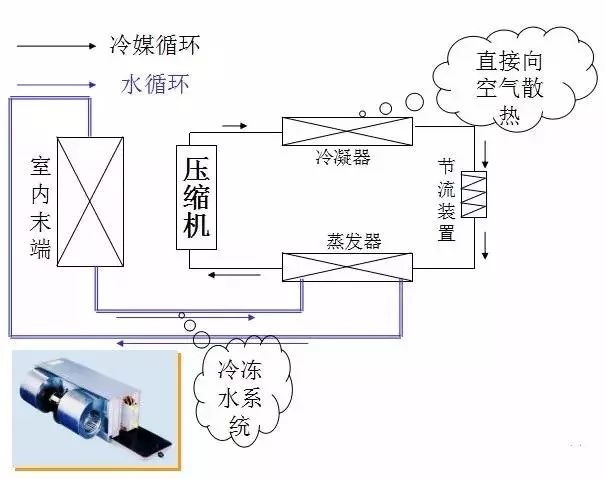

典型中央空调循环系统图(风冷冷(热)水机组)

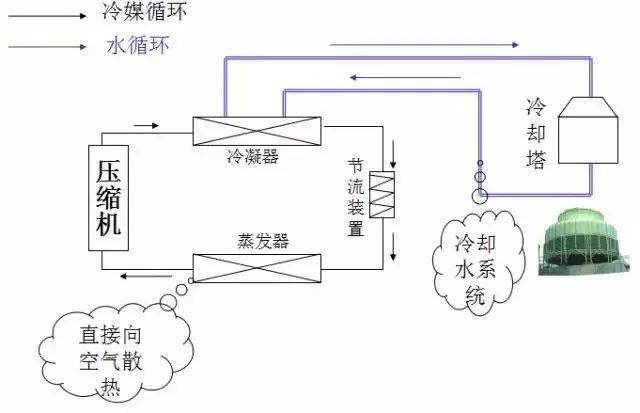

典型中央空调循环系统图(水冷机组)
典型中央空调循环系统图(风冷冷(热)水机组)

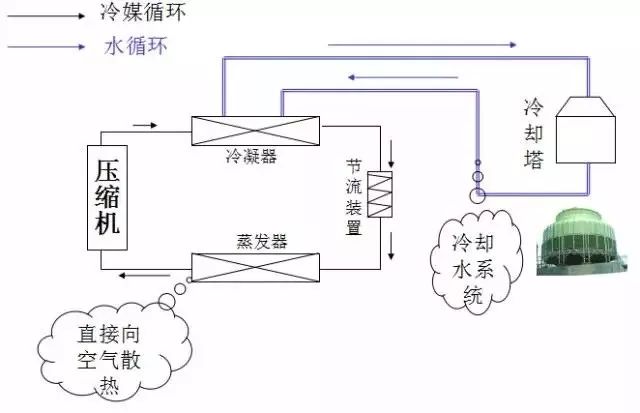

典型中央空调循环系统图(水冷机组)

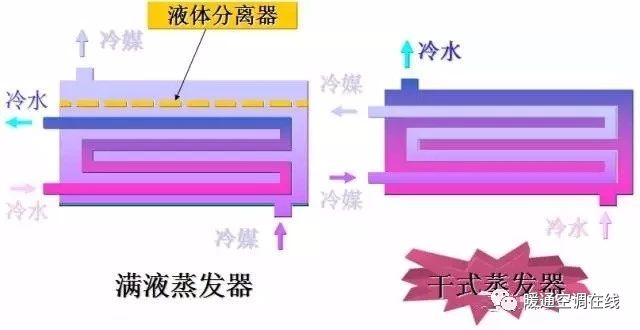

水冷机组蒸发器工作原理
板式换热器:换热效率高,体积小,易结垢
套管式换热器:成本低,但易结垢,不易清洗
壳管式换热器:换热效率较高,易清洗,不易结垢。
