一文帮你解决安装计算难题
一个大型车库的消火栓系统，施工企业与咨询公司的关注点各不相同。常规计算方法操作繁琐且容易遗漏。今天告诉大家如何提高效率，在5分钟内快速解决以下全部问题。
施工企业关注的问题：
1、有没有与其他管道发生碰撞？
2、沟槽管件的准确数量
3、管道的工程量
咨询公司关注的问题：
1、应该计算哪些工程量?
2、消火栓官网如何快速计算对应工程量?
3、清单计价时，沟槽管件的工程应如何处理?
下图为一个大型车库的消火栓系统：
常规的算量在计算过程中需要结合系统图和平面图，确定其对应标高。逐段识别或者修改管道的规格，修改消火栓连接的横支管标高，操作繁琐且容易遗漏。

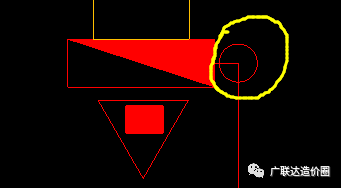

分析图纸之后发现，图纸的每一个消火栓横支管与对应的立管均有绘制（见下图），整个地下车库的消火栓官网的管道规格只有DN70和DN100两种规格。
接下来是见证奇迹的时刻，请仔细体会以下操作，所用软件为广联达BIM安装算量GQI2019。
1、新建工程，建立楼层并导入图纸分割定位；
2、F10只显示选中CAD图元所在图层，选中消火栓横支管连接立管的○，鼠标右键。操作完后效果如下：
3、消防专业下切换到喷头构件，设备提量，选择消火栓立管鼠标右键，弹出窗中新建喷头，喷头标高修改为层底标高+0.78，点击确定，见下图：
4、F7勾选所有图层，软件功能切换到消防管道；
5、F10选择消火栓官网的CAD线鼠标，鼠标右键，操作后效果见下图；
6、执行喷淋提量功能，拉框选中整个图纸，鼠标右键，删掉多余的管道规格，只保留前三行；
7、分别修改前三行对应的数据，有一个喷淋头的时候管道的规格为DN70，短立管的规格为DN70，大于一个喷淋头时管道规格选择DN100，按照系统图官网水平管的标高设置好构件标高，直接点击确定，操作结果见下图；
生成图元后的效果见下图：
其中圈起来的黄色部分管道为DN70，红色部分管道为DN100，管道规格判断完全正确。
8、拉框选中所有管道图元，修改系统类型为消火栓系统；
9、删掉之前识别的所有喷淋头；
10、消火栓功能下，执行消火栓功能，按下图设置好属性直接点击确定；
11、切换到工程设置，设计说明信息的界面，修改管道的连接方式，消火栓系统均为沟槽卡箍连接，见下图；
12、识别阀门；

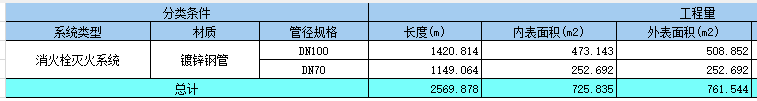

13、汇总计算，分类查看工程量，所有工程量统计完毕。
