机电管线穿越变形缝时的处理方法是什么
在机电安装中遇到管线穿越变形缝处
未采用补偿装置的通病屡见不鲜

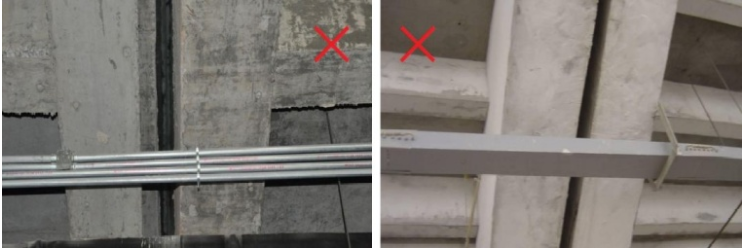

比如下面这个工程实例
导管及桥架在穿越变形缝处均无补偿措施。
错误案例就不再过多展示
还是来看看正确实例是怎么做的
示例1 电气管线

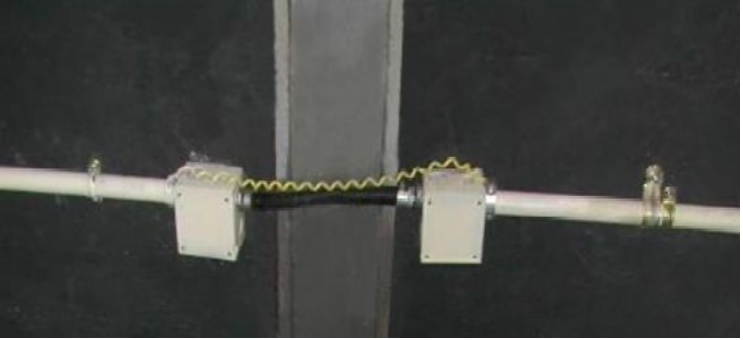

电线管穿越变形缝采用金属软管连接两线盒，并作跨接处理。
①②：连接板右段的螺栓紧密固定，左端的螺栓留有缝隙，便于伸缩，并对两侧线槽进行跨接。
③：带槽活动桥架连接板。
示例2 给水管道
①②金属软接一端设置活动吊架，另外一端设置防晃吊架。
③给水管道穿越伸缩缝、沉降缝、变形缝时，应在墙体两侧采取柔性连接。柔性软接应为金属软接，不应为波纹补偿器。
④在管道或保温层外皮上、下部留有不小于150mm的净空。
示例3 通风管道
①②：风管穿越变形缝一端（左）设置活动吊架，另外一端（右）设置风管固定吊架。
③：风管穿越结构变形缝处应设置三防帆布柔性短管（消防风管采用防火帆布），其长度每边长出变形缝宽度100mm。负压风管要采用金属软接。
穿越防火分隔处的变形缝两侧的通风、空气调节系统的风管上应设置防火阀。
