标准号JB/T 3077-2019状态
发布于：2019-12-24
实施于：2020-10-01

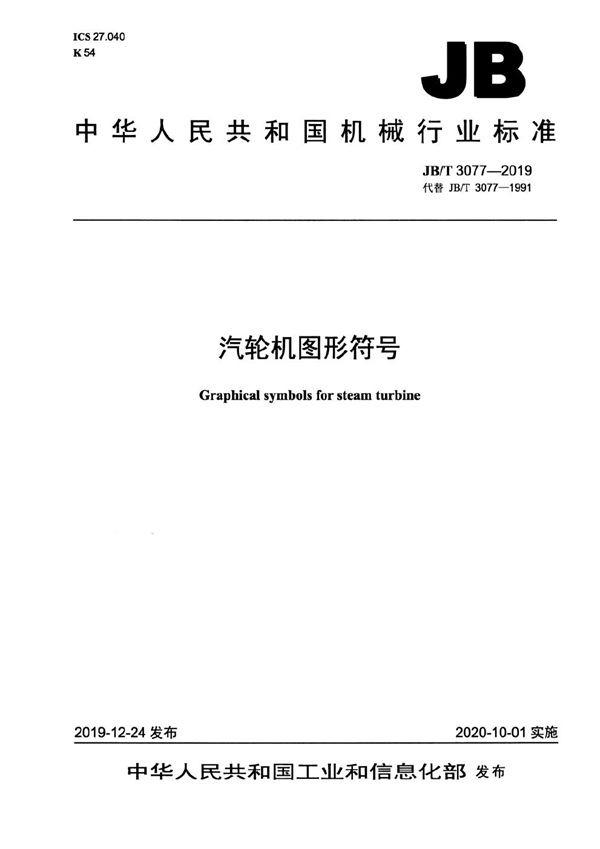

汽轮机图形符号
标准号：JB/T 3077-2019
中国标准分类号：K54
国际标准分类号：27.040
批准发布部门：工业和信息化部
行业分类：制造业
本标准规定了汽轮机用图形符号和图形符号的文字标志。
本标准适用于绘制汽轮机系统原理图，包括热力系统图、疏水系统图、调节保安润滑油系统图、测点布置图和电液调节电气系统图等。
注1:汽轮机用图形符号的新旧差异参见附录A。
注2:本标准未规定的图形符号，可根据本标准所列图形符号规律或引用其他标准进行派生。
