标准号JB/T 4712.2-2007状态
发布于：2007-08-28
实施于：2008-02-01

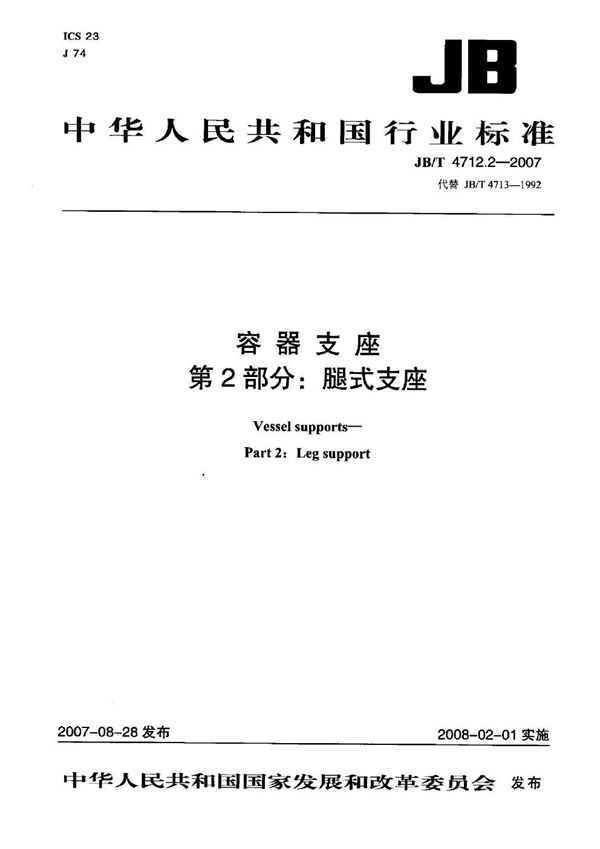

容器支座 第2部分 腿式支座基本信息
标准号：JB/T 4712.2-2007
标准名称：容器支座 第2部分 腿式支座
英文名称：Vessel supports-part 2:Leg support
主管部门：中华人民共和国国家发展和改革委员会
归口单位：全国锅炉压力容器标委会
起草单位：中国石化集团洛阳石化工程公司
起草人：赵建新、徐耀康
1.1本部分规定了钢制立式容器(以下简称容器)腿式支座(以下简称支腿)的结构型式、系列参数、尺寸、允许载荷、材料及制造技术要求。1.2本部分适用于直接安装在刚性地基上,且符合下列条件的容器:a)公称直径为DN400mm~1600mm;b)圆筒切线长度L与公称直径DN之比不大于5;c)容器总高H:对角钢支柱与钢管支柱不大于5000mm;对H型钢支柱,不大于8000mm;d)设计温度:t=200℃;e)设计基本风压值:q=800Pa,地面粗糙度为A类;f)设计地震设防烈度:8度(E类场地土),设计基本地震加速度02g。1.3本部分不适用于通过管线直接与产生脉动载荷的机器设备刚性连接的容器。
