建筑工程钢筋施工吊环一般规定有哪些
建筑工程钢筋施工吊环一般规定有哪些？

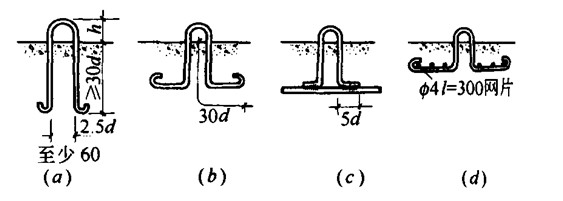

1．吊环的形式与构造，见图9-43所示。图（a）为吊环用于梁、柱等截面高度较大的构件；图（b）为吊环用于截面高度较小的构件；图（c）为吊环焊在受力钢筋上，埋入深度不受限制；图（d）为吊环用于构件较薄且无焊接条件时，在吊环上压几根短钢筋或钢筋网片加固。
图9-43 吊环形式
吊环的弯心直径为2.5d（d为吊环钢筋直径），且不得小于60mm。
吊环的埋入深度不应小于30d，并与主筋钩牢。埋深不够时，可焊在受力钢筋上。
吊环露出混凝土的高度，应满足穿卡环的要求；但也不宜太长，以免遭到反复弯折。其值可参考表9-22的数值选用。
2．吊环的设计计算，应满足下列要求：
（1）吊环应采用HPB235级钢筋制作，严禁使用冷加工钢筋；
（2）在构件自重标准值作用下，每个吊环按2个截面计算的吊环应力不大于50N/mm2（已考虑超载系数、吸附系数、动力系数、钢筋弯折引起的应力集中系数、钢筋角度影响系数等）。
（3）构件上设有四个吊环时，设计时仅取三个吊环进行计算。吊环的应力计算公式：
式中 As一个吊环的钢筋截面面积（mm2）；
G构件重量（t）；
吊环的拉应力（N/mm2）；
n吊环截面个数；2个吊环时为4，4个吊环时为6。
根据上式算出吊环直径与构件重量的关系，列于表9-22。
吊环选用表 表9-22
吊环直径（mm）
构件重量（t）
吊环露出混凝土的高度h
（mm）
二个吊环
四个吊环
6
8
10
12
14
16
18
20
22
25
28
0.58
1.02
1.60
2.31
3.14
4.10
5.19
6.41
7.76
10.02
12.56
0.87
1.53
2.41
3.46
4.71
6.15
7.80
9.61
11.63
15.03
18.84
50
50
50
60
60
70
70
80
90
100
110
