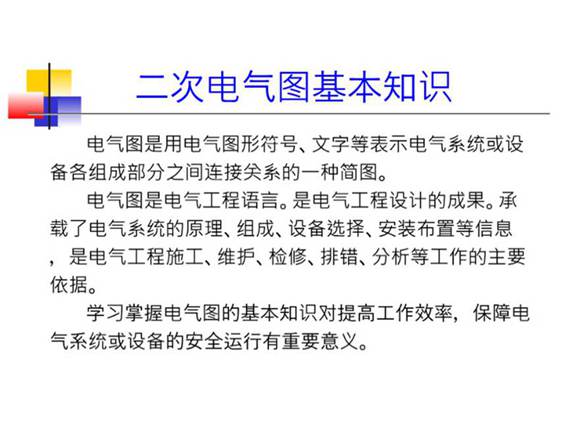

该资料大小估算14.31MB，二次电气图基本知识共61页，ppt格式
二次电气图是电力系统中用于表示控制、保护、测量和信号等二次设备的电气连接关系的图纸。以下是二次电气图的基本知识：1.定义与作用二次电气图主要描述二次设备（如继电器、仪表、控制开关等）之间的连接关系，用于实现电力系统的保护、监控和控制功能。2.主要类型-原理图：展示二次回路的工作原理，清晰表示各元件间的逻辑关系。-展开图：将交流电流、电压回路和直流回路分开绘制，便于分析和维护。-安装图：指导二次设备在现场的安装和接线。-端子排图：展示端子排的连接方式，用于实际接线。3.常见元件-继电器：用于保护和控制回路。-测量仪表：如电流表、电压表等。-控制开关：用于操作断路器、隔离开关等。-信号装置：如指示灯、报警器等。4.回路分类-电流回路：与电流互感器（CT）连接。-电压回路：与电压互感器（PT）连接。-控制回路：用于断路器的分合闸操作。-信号回路：传递各种状态和报警信号。5.特点-采用国家标准符号和编号。-强调功能逻辑关系，而非实际物理位置。-通常与一次系统图配合使用。掌握二次电气图对电力系统的设计、运行和维护至关重要。
