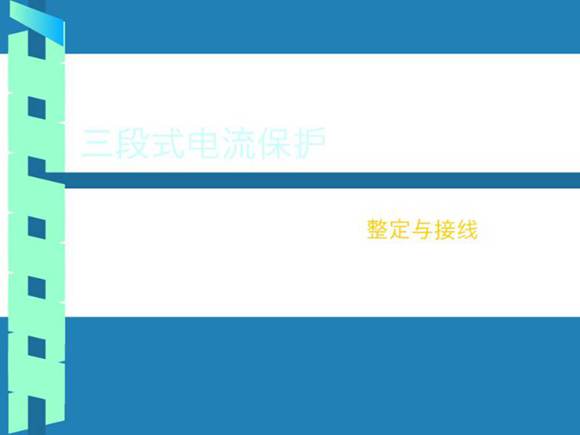

该资料大小估算0.58MB，三段式电流保护的整定与接线共40页，ppt格式
三段式电流保护是电力系统中常用的一种保护方式，主要用于线路和设备的短路保护。它分为瞬时电流速断保护（第I段）、限时电流速断保护（第II段）和定时限过电流保护（第III段）。1.**瞬时电流速断保护（第I段）**-动作电流按躲过本线路末端最大短路电流整定，无延时动作。-保护范围为本线路的一部分，不能保护全长。2.**限时电流速断保护（第II段）**-动作电流按与相邻线路第I段保护配合整定，带较短延时（0.3~0.5s）。-保护范围延伸至本线路末端及相邻线路的一部分。3.**定时限过电流保护（第III段）**-动作电流按躲过最大负荷电流整定，带较长延时（几秒）。-作为后备保护，保护范围覆盖本线路及相邻线路全长。**接线方式**：-一般采用电流互感器（CT）采集电流信号，经继电器或微机保护装置判断后，通过断路器跳闸回路实现保护动作。-三段保护可独立配置，也可集成在同一保护装置中。三段式电流保护通过逐级配合，实现快速切除故障和后备保护，提高电力系统可靠性。
