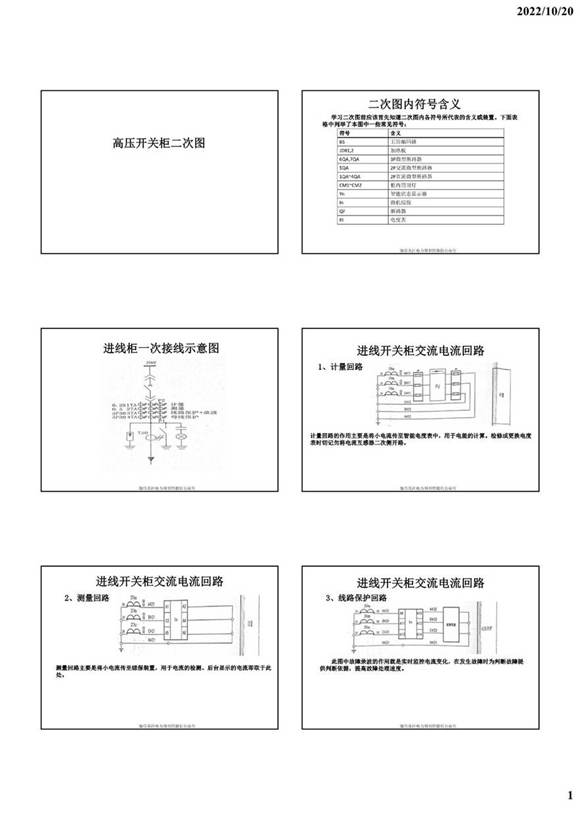

该资料大小估算0.58MB，学看高压开关柜二次图共3页，pdf格式
学习看高压开关柜二次图需要掌握以下几个基本要点：1.了解二次图的作用二次图主要表示高压开关柜的控制、保护、测量和信号等二次回路的工作原理和接线关系。2.认识常见图形符号-继电器线圈和触点-断路器辅助触点-按钮开关-指示灯-电流/电压互感器-端子排等3.掌握典型回路-控制回路：断路器分合闸控制-保护回路：过流、速断等保护-信号回路：位置信号、报警信号-测量回路：电流、电压测量4.阅读方法-先看图纸说明和设备表-分清交流回路和直流回路-按照电流路径追踪回路-结合一次系统图理解5.注意事项-注意电压等级(AC/DC)-注意触点状态(常开/常闭)-注意继电器动作逻辑-注意联锁关系建议从简单的断路器控制回路开始学习，逐步扩展到保护回路和其他功能回路。实际工作中要结合设备说明书和现场实际情况来理解。
