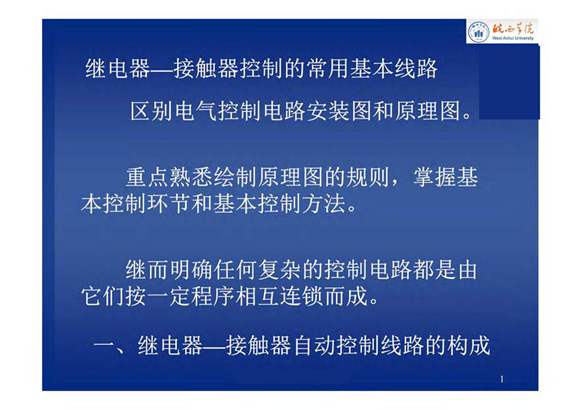

该资料大小估算13.9MB，电气控制原理图讲解共79页，pdf格式
电气控制原理图是用图形符号和文字符号表示电气控制系统工作原理的图纸。它主要展示电气元件之间的连接关系和控制逻辑，是电气设备安装、调试和维护的重要依据。主要组成部分：1.电源部分-标明供电电压和方式（如AC380V、DC24V）2.主电路-电动机等主要负载的供电回路3.控制电路-由按钮、继电器、接触器等组成的控制回路4.保护电路-熔断器、热继电器等保护元件5.信号指示-指示灯、报警装置等常见元件符号：-常开触点┬-常闭触点┬/-接触器线圈□-按钮开关○-电动机M看图要点：1.先看主电路，了解负载情况2.再看控制电路，分析控制逻辑3.注意元件编号和线号4.理解自锁、互锁等基本控制环节典型控制环节：1.点动控制2.连续运行控制（带自锁）3.正反转控制（带互锁）4.顺序控制这种图纸遵循国家标准GB/T4728《电气简图用图形符号》绘制。
