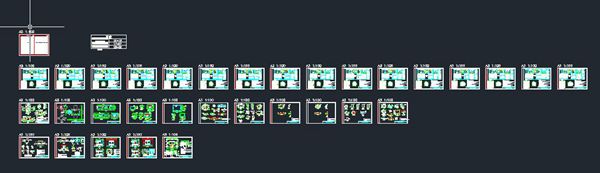

该资料大小估算1.28MB，预装式箱式变典型设计模块共1页，dwg格式
预装式箱式变电站（简称“箱变”）是一种将高压开关设备、变压器、低压配电装置等集成在一个封闭箱体内的紧凑型成套配电设备。其典型设计模块主要包括以下几个部分：1.**高压室**通常位于箱体一侧，内置高压开关设备（如负荷开关、熔断器、避雷器等），实现电能的输入、保护和切换功能。模块化设计支持环网、终端等不同接线方式。2.**变压器室**居中布置，容纳干式或油浸式变压器，负责高压电到低压电的转换。设计需考虑散热、防火、隔音等措施，常见强制风冷或自然通风方案。3.**低压室**配备低压配电柜，包括断路器、计量仪表、电容补偿装置等，实现电能分配、保护和监控功能。模块可扩展，支持多种出线回路配置。4.**箱体结构**采用防腐材质（如不锈钢、铝合金或复合板），具备防风沙、防水、隔热等功能。外观设计常兼顾城市景观需求，造型紧凑且占地小。5.**智能监控模块（可选）**集成温湿度传感器、远程通信终端等，实现数据采集、故障报警和远程控制，适配智能化电网需求。箱变适用于城市配电、工业园区、风光电站等场景，具有工厂预制、安装快捷、维护方便等特点。典型设计需符合国家标准（如GB/T17467），并兼顾环境适应性与安全可靠性。
