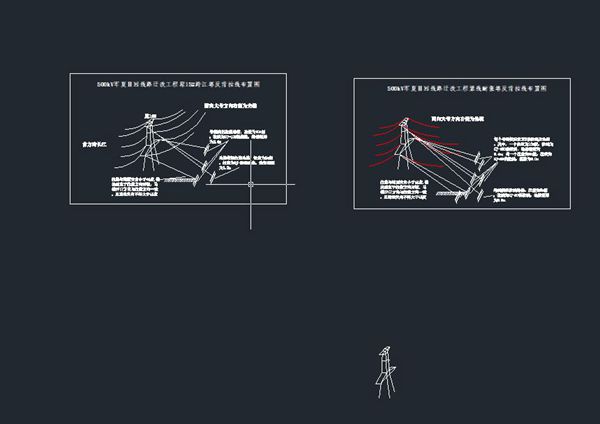

该资料大小估算0.15MB，架线方案 铁塔横担拉线布置CAD共1页，dwg格式
架线方案中的铁塔横担拉线布置是输电线路设计的关键部分，主要用于增强铁塔的稳定性和承载能力，尤其是在承受不平衡张力（如断线、大风或覆冰等情况）时。在CAD设计中，需综合考虑力学要求、材料规格及实际施工条件。以下是简单介绍：1.**横担拉线的作用**：横担拉线通常安装在铁塔横担末端或特定位置，通过斜拉或水平拉线将荷载传递至塔身或地基，减少横担变形，提高抗弯和抗扭性能。2.**布置原则**：-拉线方向需与导线张力方向相反，以平衡外力。-多根拉线时，应对称布置，避免产生附加扭矩。-拉线与地面的夹角一般控制在30°–60°之间，以保证力学效率。3.**CAD设计要点**：-使用图层管理区分拉线、横担、塔身等元素。-标注拉线角度、长度、连接点坐标及材料参数（如钢绞线规格）。-结合力学计算软件（如有限元分析）验证布置合理性，再导入CAD细化图纸。4.**常见类型**：-V型拉线：用于双横担，形成对称支撑。-交叉拉线：增强横向稳定性。-防风拉线：针对大风区域设计。5.**注意事项**：-避让导线和其他部件，满足安全距离要求。-考虑施工可行性，如拉线基础位置和安装空间。实际设计中需遵循相关标准（如DL/T5154《架空输电线路杆塔结构设计技术规定》），并通过CAD图纸明确尺寸、标高和工艺要求。
