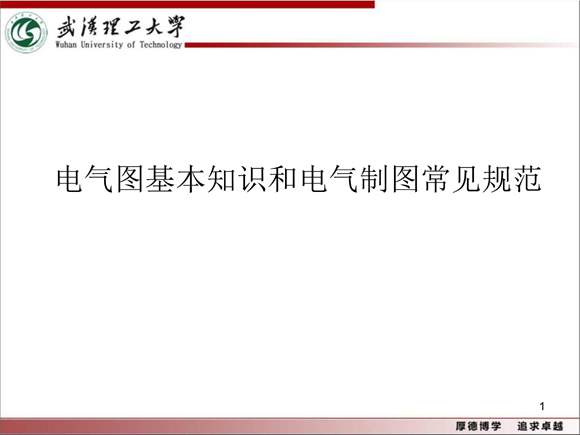

该资料大小估算48.58MB，电气图基本知识和电气制图常见规范共98页，pdf格式
电气图基本知识：1.电气图定义：用图形符号、文字符号和连线表示电气设备、装置和线路的组成、连接关系和工作原理的工程图纸。2.主要类型：-系统图/框图：表示系统组成和相互关系-电路图：详细表示电路工作原理-接线图：表示设备间实际连接-布置图：设备安装位置图-逻辑图：数字电路功能表示3.基本要素：-图形符号：标准化的设备元件表示-文字符号：设备代号和标注-连接线：表示导线和连接关系-技术参数：电压、电流等标注电气制图常见规范：1.图纸规范：-采用标准图幅（A0-A4）-标题栏包含必要信息-比例选择适当2.图形符号：-采用国家标准GB/T4728-符号大小比例协调-同一图纸符号一致3.线路表示：-横平竖直，减少交叉-交叉线需明确连接关系-线路中断处标注去向4.文字标注：-字体高度不小于2.5mm-设备代号清晰明确-参数标注完整5.编号规则：-元件按顺序编号-同类设备统一编号规则-线号标注清晰6.其他要求：-布局合理，疏密得当-重点突出，主次分明-符合行业设计规范这些基本知识和规范是电气设计和施工的重要依据，确保图纸的准确性和可读性。
