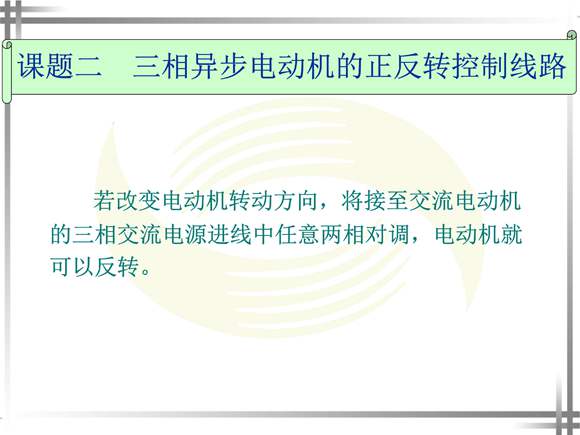

该资料大小估算23.46MB，三相异步电动机的正反转控制线路共38页，pdf格式
三相异步电动机的正反转控制线路通过改变电源相序实现电机转向切换。主要元件包括接触器、热继电器、按钮和熔断器。正转时，按下正转按钮SB1，接触器KM1线圈得电吸合，主触点闭合接通正转相序（如L1-L2-L3），电机正转。同时KM1常闭触点断开，互锁反转接触器KM2回路。反转时，必须先按停止按钮SB3断开KM1，再按反转按钮SB2使KM2吸合，主触点将电源相序切换为反转相序（如L1-L3-L2），电机反转。KM2常闭触点互锁正转回路。线路具有双重保护：1.电气互锁：接触器常闭触点串联在对方线圈回路2.机械互锁：部分接触器带机械联锁装置热继电器FR提供过载保护，熔断器FU提供短路保护。控制电压通常为380V或220V，具体取决于接触器线圈额定电压。
