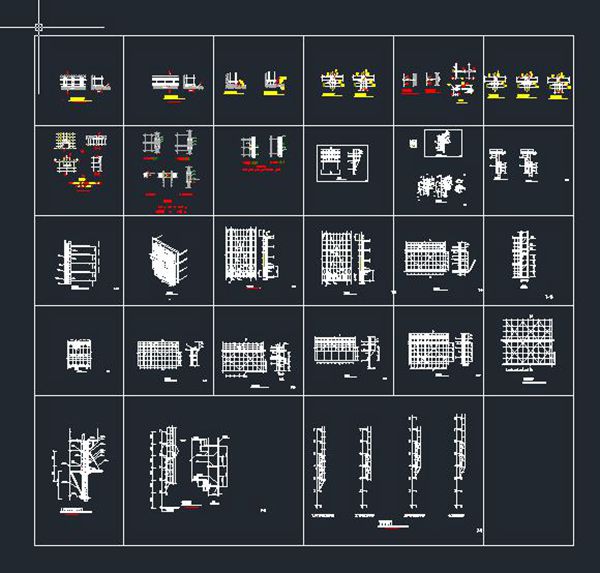

该资料大小估算0.8MB，各类外架节点共1页，dwg格式
好的，这里为您简单介绍几种常见的建筑外脚手架节点类型及其作用。外脚手架节点是连接脚手架各个杆件、形成稳定结构的关键部位。节点的牢固与否直接关系到整个脚手架的安全。以下是几种主要节点的简单介绍：**1.连接节点*****作用**：这是最基础的节点，用于将立杆（垂直杆）、横杆（水平杆）和扫地杆（最靠近地面的横杆）连接在一起，形成基本的框架单元。***常见形式**：在扣件式脚手架中，使用直角扣件、旋转扣件或对接扣件进行连接。在承插型盘扣式脚手架中，则是通过横杆插头插入立杆的连接盘来实现。**2.连墙件节点*****作用**：这是最重要的安全节点。它将脚手架与建筑物主体结构（如梁、柱、墙体）可靠地拉结在一起，防止脚手架向内或向外倾覆。***常见形式**：通常采用刚性连接，比如用钢管扣件将脚手架立杆与预埋在混凝土结构中的短钢管或预埋件拉结起来。**3.剪刀撑节点*****作用**：在脚手架的外侧立面设置交叉的斜杆，形成剪刀撑。它能极大地增强脚手架的整体刚度和稳定性，像一个三角形的支撑，防止脚手架发生纵向变形。***常见形式**：使用旋转扣件将斜杆固定在立杆或横杆上，跨越多排立杆进行设置。**4.横向斜撑节点*****作用**：与剪刀撑原理类似，但设置在脚手架的横向（即短边方向）或拐角处，增强脚手架横向的稳定性，防止其扭转变形。***常见形式**：也是在拐角或特定位置设置斜杆，用扣件连接。**5.底座和顶托节点*****底座节点**：位于立杆底部，将立杆的集中荷载分散到地基上。可以是可调底座，用于调整脚手架的高度和水平度。***顶托节点**：位于立杆顶部，用于支撑脚手板的横梁（主龙骨），通常可调节高度，以确保作业面平整并准确传递荷载。**6.门洞节点*****作用**：在脚手架中开设通道（门洞）时，为保证洞口上方的承载力，需要采取加强措施。这个区域的所有连接节点都至关重要。***常见形式**：通常会在洞口两侧加密立杆，并在洞口上方用斜杆或加强杆件来搭设“过梁”结构，将荷载传递到两侧的立杆上。**7.转角节点*****作用**：脚手架在建筑物阳角拐弯时，这个位置的杆件受力复杂，需要特别处理以确保稳定。***常见形式**：通常会将转角处的立杆加密，并确保剪刀撑和连墙件覆盖到这个关键区域。总结来说，外脚手架就是通过这些不同类型的节点，将零散的杆件组合成一个稳固的空间受力体系，从而安全地承受施工荷载和人员作业。
