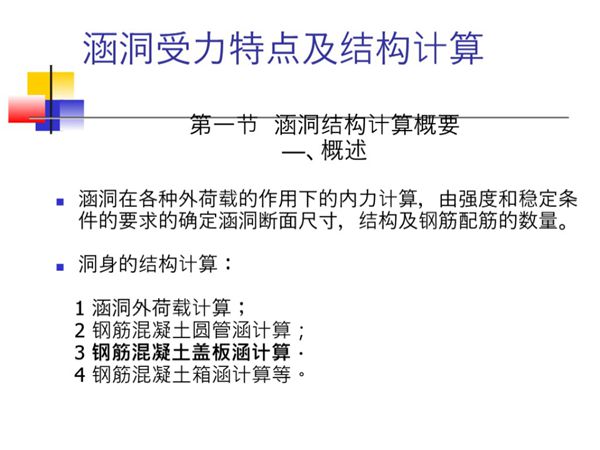

该资料大小估算0.2MB，涵洞受力特点及结构计算ppt共30页，ppt格式
涵洞是道路工程中穿越路基的小型排水构造物，用于排泄水流或作为通道。以下是涵洞受力特点及结构计算的简要介绍，适合用于PPT内容：---**一、涵洞的受力特点**1.**主要荷载类型**-**垂直土压力**：填土自重及车辆活载引起的压力。-**水平土压力**：填土侧向推力，影响涵洞侧壁稳定性。-**水压力**：内部流水或外部地下水对结构产生的静水压力与动水压力。-**温度荷载**：温度变化引起材料伸缩，可能导致裂缝或变形。-**地基反力**：地基对涵洞底部的支撑力，与地基土质密切相关。2.**结构受力形式**-**圆管涵**：主要承受环向压力，弯矩较小。-**箱涵**：顶板、底板承受弯矩，侧墙受弯剪作用，整体刚度大。-**拱涵**：拱圈以受压为主，需控制拱脚水平推力。3.**特殊受力问题**-不均匀沉降导致应力集中。-填土与结构相互作用引起的土-结构共同受力。-长期使用中材料疲劳与耐久性下降。---**二、结构计算内容**1.**荷载计算**-根据填土高度、车辆荷载（如公路-I级）计算土压力。-按水文资料确定设计水位及水压力。2.**内力分析**-采用结构力学方法（如力法、位移法）或有限元软件计算弯矩、剪力、轴力。-对箱涵、拱涵等分别建立计算模型。3.**截面设计**-根据内力结果进行配筋计算（钢筋混凝土涵洞）或截面强度验算。-检查抗裂性、变形限值是否符合规范。4.**稳定性验算**-地基承载力与沉降验算。-抗浮验算（地下水位较高时）。-整体抗滑移与倾覆稳定性。5.**构造要求**-设置沉降缝、伸缩缝以适应变形。-保证钢筋保护层厚度及混凝土强度等级。---**三、注意事项**-依据《公路涵洞设计规范》（JTG/T3365-02）等相关标准。-结合实际地质与水文条件调整计算参数。-施工阶段需控制回填质量，避免偏压或冲击荷载。---以上内容可作为PPT提纲，每页配合简图或公式示意，便于理解。
