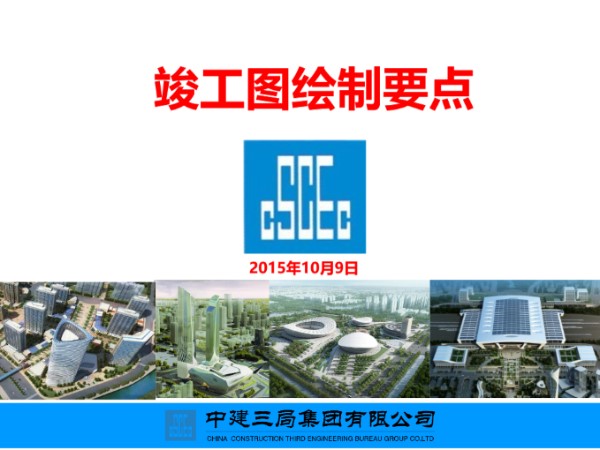

该资料大小估算4.04MB，竣工图如何绘制？有哪些要求？中建竣工图绘制要点分析，新手也看的懂共26页，ppt格式
竣工图绘制是在工程项目完工后，根据实际施工情况对原设计图纸进行修改和补充，形成反映工程最终状态的图纸。以下是绘制要求与中建（中国建筑）的绘制要点，以简单易懂的方式介绍：1.**绘制依据**-以施工图为基础，结合现场变更、技术核定单、隐蔽验收记录等文件进行修改。-确保图纸内容与工程实体一致，如实反映施工结果。2.**绘制要求**-**准确性**：所有尺寸、材料、构造必须与实际相符，不得随意修改。-**完整性**：涵盖所有专业（如建筑、结构、机电），注明关键节点与隐蔽工程细节。-**清晰规范**：使用统一图例、线型和字体，标注清晰，图面整洁。-**签字盖章**：需由施工单位、监理单位等相关责任人审核签字并加盖竣工图章。3.**中建绘制要点**-**变更标注**：对修改处使用“云线”标识，并附变更依据编号（如设计变更单）。-**图纸索引**：复杂部位增加剖面图或大样图，确保细节可追溯。-**电子与纸质同步**：采用CAD等软件绘制，同时保存纸质归档版本。-**归档标准**：符合《建设工程文件归档规范》（GB/T50328）要求。4.**新手建议**-先核对现场，逐项记录与原图的差异。-从简单部位开始练习，熟悉图纸修改符号。-参考已完成的竣工图案例，学习标注方法。总结：竣工图的核心是“按实绘制”，确保图纸成为后期维护、改造的可靠依据。新手只要严格遵循变更文件，耐心核对细节，即可逐步掌握。
