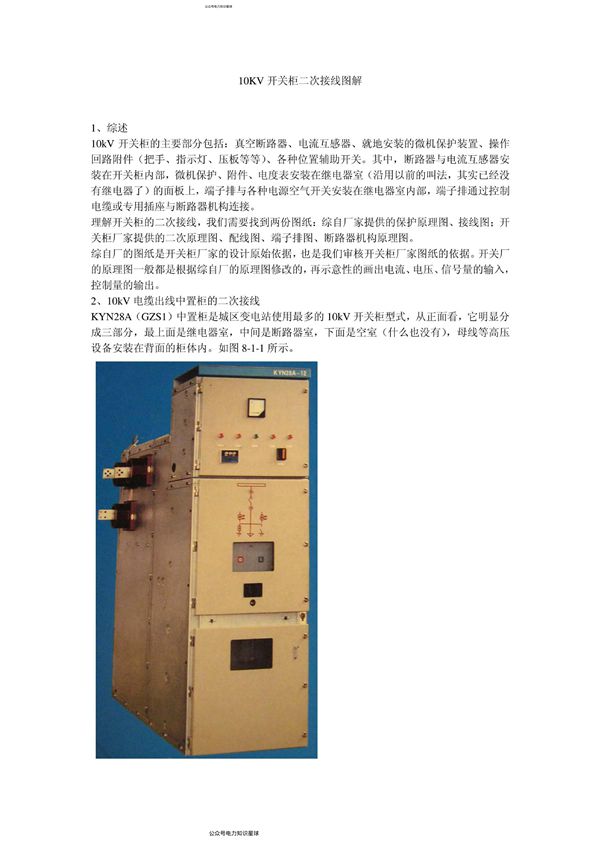

该资料大小估算13.48MB，10KV开关柜二次微机接线图解共18页，pdf格式
10kV开关柜二次微机接线图主要用于展示开关柜中微机保护装置、测控单元及其他二次设备之间的电气连接关系。其核心是通过接线图明确信号采集、控制逻辑、通信及电源等回路的布线方式。以下是简单介绍：---###一、主要组成部分1.**微机保护装置**：核心设备，负责电流、电压等模拟量采集，实现过流、速断、接地保护等功能。2.**电流/电压互感器（CT/PT）**：将一次侧高电压/大电流转换为二次侧低电平信号，输入保护装置。3.**开关量输入（DI）**：接收断路器位置、储能状态、就地/远方切换等开关信号。4.**开关量输出（DO）**：输出跳闸、合闸、信号报警等控制命令。5.**通信模块**：通过RS485、以太网等接口与监控系统（如SCADA）连接，上传数据及接收指令。6.**电源回路**：提供直流或交流操作电源，通常标注电源来源（如直流屏）及空气开关编号。---###二、典型回路说明1.**交流采样回路**：-CT二次侧（如1LHa、1LHc）接入保护装置的电流输入端子（Ia、Ic）。-PT二次侧（如YMa、YMb）接入电压输入端子（Ua、Ub）。2.**控制回路**：-合闸回路：通过远方/就地信号触发，经保护装置输出合闸命令至断路器线圈（HQ）。-跳闸回路：保护动作或手动分闸时，输出跳闸信号至断路器跳闸线圈（TQ）。3.**信号回路**：-装置故障、保护动作、断路器位置等信号通过无源触点输出至信号灯或中央告警系统。4.**通信接线**：-RS485接口通常采用屏蔽双绞线，连接至通信管理机或监控后台，标注A/B线极性。---###三、看图要点-**端子排编号**：图中会标注端子排号（如JD1、JD2）及端子序号，对应实际柜内接线。-**线号标注**：每根导线标有唯一编号（如A411、B601），便于施工和检修。-**功能分组**：回路按功能分区（如交流回路、控制回路、信号回路），常用不同线型区分。---###四、注意事项-二次接线需遵循“一点接地”原则，防止干扰。-CT二次侧严禁开路，PT二次侧严禁短路。-实际接线需与设计图纸、装置说明书核对，确保一致性。---如需具体图纸分析，需结合实际型号和设计资料。
