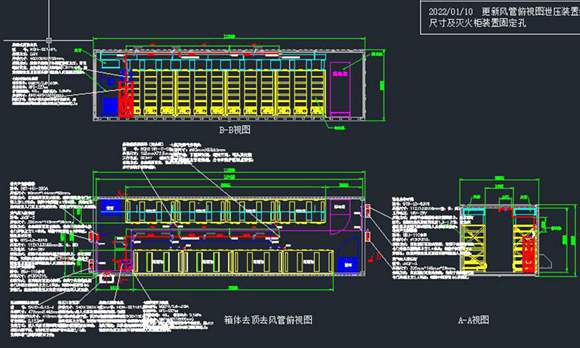

该资料大小估算dwgMB，步入式储能电池柜布局图共1页，dwg格式
步入式储能电池柜是一种用于大规模电能存储的设备，通常用于电网调峰、可再生能源存储等场景。其布局设计需要考虑安全性、散热性、维护便捷性等因素。主要组成部分：1.电池模块区-放置电池组，通常采用模块化设计2.电气设备区-包含PCS（变流器）、BMS（电池管理系统）等3.散热系统-空调或通风设备4.消防系统-气体灭火装置等5.通道空间-便于人员进出和维护典型布局特点：-采用双排或单排电池柜排列-中间预留1.2-1.5米宽维护通道-顶部设置电缆桥架-前后门设计便于通风和紧急疏散安全注意事项：1.保持足够的安全间距2.设置明显的安全警示标识3.配备完善的监控系统4.考虑防潮防尘设计
