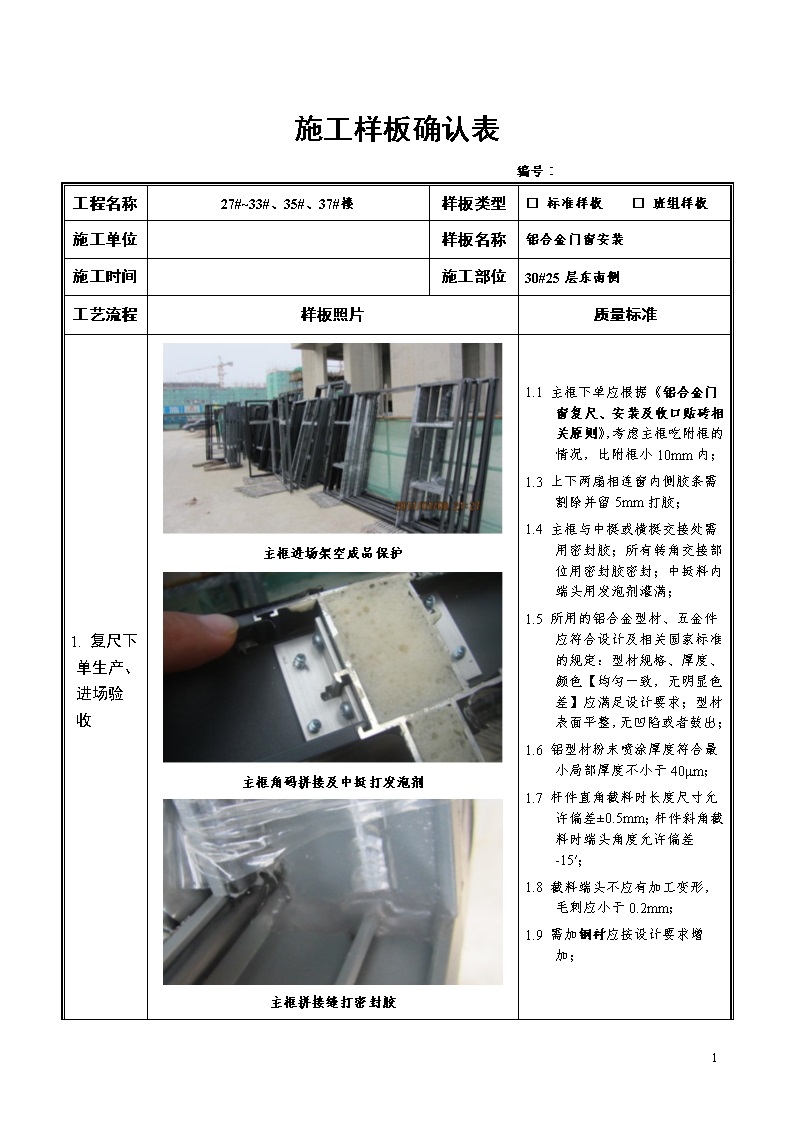

该资料大小估算28.91MB，铝合金门窗安装施工样板照片及质量标准，照着做验收一次过关Word共10页，doc格式
好的，这里为您整理了一份关于铝合金门窗安装的施工样板照片对照要点和质量验收标准。您可以将以下内容直接复制到Word文档中，作为施工和验收的简明指南。**铝合金门窗安装施工与验收指南****一、安装前准备(样板对照)*****照片对照点：**门窗框进场时，包装完好，型材表面保护膜完整、无划痕。玻璃无裂纹、无污染。***质量标准：**1.材料报验：门窗的型材壁厚、玻璃配置等必须符合设计及合同要求，并提供合格证。2.洞口检查：安装前检查门窗洞口尺寸是否准确、方正，墙体预埋件位置正确。**二、安装过程核心控制点(样板对照)*****照片对照点1：**门窗框已用木楔临时固定，用水平尺和线坠检查，确保横平竖直。***质量标准：**1.定位校准：门窗框装入洞口后，上下框中心线应与洞口中心线对齐。用水平尺检查框的水平度，用线坠或红外线检查垂直度。允许偏差≤2mm。2.牢固固定：必须用金属膨胀螺栓或射钉将框上的镀锌铁脚与墙体牢固连接。固定点间距不应大于600mm，距框角不应大于180mm。严禁固定在砖缝上。***照片对照点2：**门窗框与墙体之间的缝隙均匀，通常在10-20mm左右。***质量标准：**1.发泡胶填充：缝隙内采用聚氨酯发泡胶填充。施打应饱满、连续，从室内外双向观察均无遗漏。溢出框外的发泡胶，应在固化前用手或专用工具压入缝隙内，严禁直接用刀片切割。***照片对照点3：**外墙侧，门窗框与墙体连接处，密封胶打胶顺直、光滑、宽度均匀，无断点、无气泡。***质量标准：**1.防水密封：外墙侧待发泡胶固化后，需在接缝处涂刷防水涂料，然后打中性硅酮耐候密封胶。胶缝应饱满、光滑、连续，形成有效的防水密封层。**三、安装后成品验收(样板对照)*****照片对照点1：**门窗扇安装完毕，关闭严密，搭接量均匀。***质量标准：**1.开启灵活：门窗扇启闭灵活，无卡滞、无异常噪音。2.密封性能：关闭时，密封胶条压缩均匀，严密无缝隙。用手电筒在夜间从室内照射检查，室外无明显漏光。***照片对照点2：**五金配件安装牢固，位置准确，执手开关顺畅。***质量标准：**1.五金齐全：所有螺丝拧紧到位，锁点、锁座啮合紧密，执手、锁具使用功能正常。***照片对照点3：**玻璃安装牢固，中空玻璃内部清洁、无雾气。***质量标准：**1.玻璃安装：玻璃垫块位置正确，安装牢固。玻璃与框扇间用密封胶条或密封胶密封良好。***照片对照点4：**排水孔畅通，位置正确，盖帽齐全。***质量标准：**1.排水系统：下滑轨的排水孔位置、数量符合要求，无堵塞，能有效将雨水排出室外。**四、验收一次过关自检清单**1.[]**看外观：**表面洁净，无划痕、碰伤，保护膜完好（交付前可撕除）。2.[]**测垂直：**用线坠或靠尺检查，门窗框垂直度偏差≤2mm。3.[]**测水平：**用水平尺检查，门窗框水平度偏差≤2mm。4.[]**查牢固：**用手推拉门窗框，检查安装是否牢固，无晃动。5.[]**试开关：**反复开关门窗扇，检查是否灵活、无噪音、关闭严密。6.[]**检密封：**关闭门窗，检查密封胶条接触是否均匀，锁闭后无松动。7.[]**验排水：**在下滑轨倒水，检查排水孔是否通畅无阻。8.[]**查打胶：**检查室内外密封胶是否顺直、饱满、无开裂。**总结：**抓住“牢固、方正、密封、灵活”四个核心，对照以上照片要点和文字标准进行施工和检查，即可大幅提高验收通过率。
