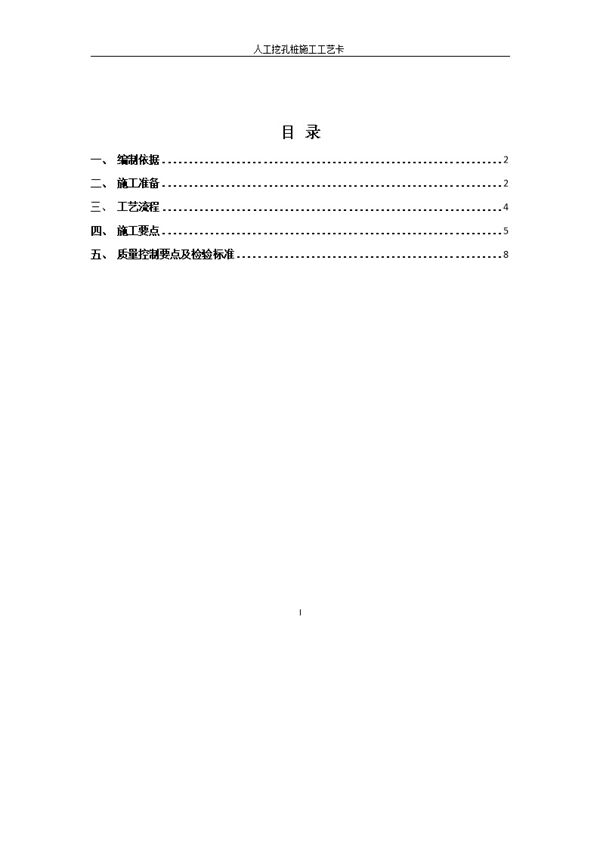

该资料大小估算1.02MB，人工挖孔桩施工工艺卡，可视化交底Word共9页，docx格式
人工挖孔桩施工工艺卡（可视化交底）一、施工准备1.材料：钢筋、混凝土、模板、护壁材料等。2.机具：卷扬机、吊桶、通风机、照明设备、潜水泵、振捣棒等。3.作业条件：场地平整，测量放线完成，地下管线已查明并处理。二、施工流程1.定位放线：按图纸标定桩位，设置控制桩。2.开挖土方：分段开挖，每段深度0.8-1.0米。3.支护壁模板：安装圆形钢模板或木模板，确保尺寸准确。4.浇筑护壁混凝土：分段浇筑，振捣密实。5.逐段循环：重复开挖、支模、浇筑步骤，直至设计深度。6.桩底扩孔：按设计要求进行底部扩孔。7.清底验收：清除桩底松土、积水，检查桩端持力层。8.钢筋笼安装：吊放预制钢筋笼，保证垂直度和保护层。9.浇筑桩身混凝土：分层浇筑，使用串筒或导管，振捣密实。10.桩顶养护：混凝土终凝后覆盖养护，达到强度后凿除浮浆。三、质量控制要点1.桩位偏差：中心位置偏差≤50mm。2.垂直度：偏差＜0.5%桩长。3.孔径：不小于设计值。4.护壁质量：无裂缝、渗漏。5.桩底沉渣：厚度≤50mm。6.钢筋笼：焊接牢固，定位准确。7.混凝土：强度符合设计，浇筑连续。四、安全措施1.孔口防护：设置护栏和盖板，防止坠物。2.通风换气：深度超过10米时强制通风。3.气体检测：作业前检测孔内有毒有害气体。4.用电安全：使用安全电压照明，设备接地可靠。5.上下通道：设置专用爬梯，严禁乘吊桶上下。6.排水措施：及时排除孔内积水。7.应急预案：准备应急救援设备和预案。五、注意事项1.遇流沙、淤泥等不良地质时，及时采取支护措施。2.雨季施工做好防水和排水。3.相邻桩孔不得同时开挖。4.每日开工前检查护壁稳定性。六、验收标准1.桩位、孔径、深度符合设计要求。2.桩身完整性经检测无缺陷。3.混凝土试块强度达标。4.钢筋规格、数量及保护层厚度合格。（附：可配简图说明各工序要点）
